Рис. 8.27. Панель приборов и ее принадлежности: 1 – панель приборов; 2 – накладка панели приборов; 3 – кронштейн; 4 – заглушка; 5 – пепельница; 6 – поперечина правая; 7 – экран консоли правый; 8 – щиток панели приборов; 9 – кронштейн центральный; 10 – экран консоли левый; 11 – поперечина левая
Панель приборов (рис. 8.27) состоит из самой панели 1, накладки 2 и щитка 8 с консолью. Панель и щиток изготовл...
8.9.1. Снятие и установка панели приборовДля снятия панели приборов отсоедините провод "массы" от аккумуляторной батареи. Выверните винты крепления и снимите облицовочный кожух вала рулевого управления и выключатель зажигания, отсоединив от него провода. Снимите рукоятки с рычагов управления отопителем и рукоятку гидрокорректора фар.
Рис. 8.27. Панель приборов и ее принадлежности: 1 – панель приборов; 2 – накладка панели приборов; 3 – кронштейн; 4 – заглушка; 5 – пепельница; 6 – поперечина правая; 7...
8.9.2. Снятиеи установка сидений

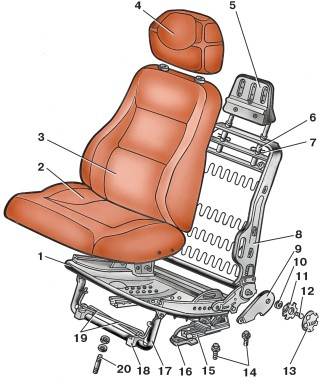

Рис. 8.28. Переднее сиденье: 1 – основание подушки; 2 – подушка; 3 – спинка; 4 – подголовник; 5 – каркас подголовника; 6 – шплинт; 7 – направляющая подголовника; 8 – основание спинки; 9 – облицовка механизма регулирования наклона спинки; 10 – прокладка; 11 – держатель ручки механизма регулирования наклона спинки; 12 – болт крепления держателя; 13 – ручка механизма регулирования наклона спинки; 14 – болты крепления салазок; 15 – направляющая салазок; 16 – ручка механизм...
