10.5. Шланги и трубопроводы
10.5.1 Шланги и трубопроводы
Шланги и трубопроводы Гибкие шланги Каждые шесть месяцев следует поднимать машину и осматривать гибкие шланги, соединяющие стальные тормозные трубки с передними и задними тормозами, на трещины, потертости, протечки, вздутия и прочие повреждения. Эти шланги являются важной и очень уязвимой частью тормозной системы и подлежат самому тщательному осмотру (можете воспользоваться зеркальцем и лампочкой). Если на шланге обнаружены какие-либо дефекты, его следует заменить. ПОРЯДОК ВЫП...
10.5.2 Стальные тормозные трубопроводы
Стальные тормозные трубопроводы При замене тормозных трубок пользуйтесь только стальными с двойными стенками. Размер трубки определяется по ее внешнему диаметру. Если готовые трубки достать не удается, найдите подходящие стальные трубки и соединительные детали, аналогичные тем, которые вы собираетесь заменить. По старой трубке определить необходимую длину и отрезать соответствующий отрезок новой трубки, прибавив по концам примерно по 12—14 мм на вальцовку. ПОРЯДОК ВЫПОЛНЕНИ...
10.5.3 Вакуумный усилитель тормоза
Вакуумный усилитель тормоза
Вакуумный усилитель установлен между педалью тормоза и главным тормозным цилиндром
и служит для увеличения усилия, приложенного к педали тормоза. Усиление получается
за счет разрежения, подводимого от впускного коллектора двигателя через обратный
клапан. При отпущенной педали тормоза разрежение подается в полости по обе
стороны внутренней диафрагмы. При нажатии на педаль одна из полостей сообщается
с атмосферой, и тем самым усилие нажатия повышается из-за перепада давл...10.5.4 Снятие и установка выключателя стоп-сигнала
Снятие и установка выключателя стоп-сигнала
Выключатель стоп-сигнала расположен на кронштейне педали под рулевой колонкой.

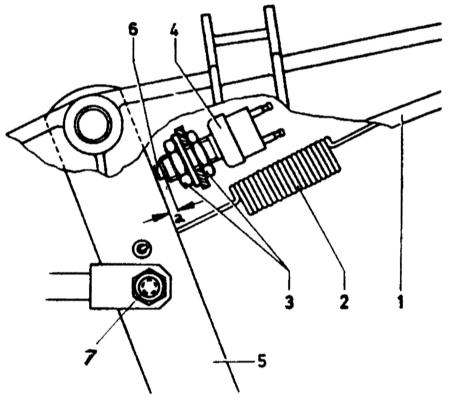

Выключатель стоп-сигнала
1 — установочный
кронштейн педали тормоза
2 — оттяжная пружина
3 — шестигранная гайка
4 — выключатель лампы стоп-сигнала
5 — рычаг педали
тормоза
6 — контактная кнопка
7 — шарнирный болт
а — установочный размер
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините провода выключателя, внутреннюю гайку крепления
...10.5.5 Снятие и установка педали
