Руководство по ремонту Opel Astra (Опель Астра) 2004-2006 г.в.
2.2. Бензиновые двигатели – общие процедуры проверки
2.2.1 Бензиновые двигатели – общие процедуры проверки
2.2. Бензиновые двигатели – общие процедуры проверкиОбщие сведения Проверка потери давления в двигателе (двигатели 1,4–1,6 л) Проверка потери давления в двигателе (двигатель 1,8 л) Проверка потери давления в двигателе (двигатель 2,0 л) Проверка компрессии (двигатели 1,4–1,8 л) Проверка компрессии (двигатель 2,0 л) Проверка давления моторного масла (двигатель 2,0 л) Проверка герметичности двигателя (содержание СО в системе охлаждения) Измерение расхода масла Проверка натяжения поликлинового ремня (д...
2.2.2 Общие сведения
2.2.1. Общие сведенияПроверочные значения для всех двигателей см. в табл. 2.2 , табл. 2.3 , табл. 2.3 , табл. 2.4 , табл. 2.5...
2.2.3 Проверка потери давления в двигателе (двигатели 1,4–1,6 л)
2.2.2. Проверка потери давления в двигателе (двигатели 1,4–1,6 л)Снятие корпуса воздушного фильтра
Откройте капот
ПРИМЕЧАНИЕ
Перед процедурой проверки прогрейте двигатель до рабочей температуры (температура масла – 80 °C).
Рис. 2.35. Компоненты, снимаемые при демонтаже воздушного фильтра: 1 – болт крепления нижней резиновой опоры; 2 – жгут проводов датчика массового расхода воздуха; 3 – линия вентиляции топливного бака; 4 – шланг вентиляции двигателя; 5 – шланг воздухозаборника; 6 – впускн...2.2.4 Проверка потери давления в двигателе (двигатель 1,8 л)
2.2.3. Проверка потери давления в двигателе (двигатель 1,8 л)Снятие корпуса воздушного фильтра
Откройте капот.
ПРИМЕЧАНИЕ
Перед процедурой проверки прогрейте двигатель до рабочей температуры (температура масла – 80 °C).
Отверните гайку крепления и отсоедините массовый провод от аккумуляторной батареи.
Снимите корпус воздушного фильтра и впускной коллектор.
Рис. 2.44. Компоненты, снимаемые при демонтаже воздушного фильтра: 1 – болт крепления; 2 – впускной коллектор; 3 – разъем жгута провод...2.2.5 Проверка потери давления в двигателе (двигатель 2,0 л)
2.2.4. Проверка потери давления в двигателе (двигатель 2,0 л)Снятие корпуса воздушного фильтра
Откройте капот.
ПРИМЕЧАНИЕ
Перед процедурой проверки прогрейте двигатель до рабочей температуры (температура масла – 80°C).
Снимите корпус воздушного фильтра с датчиком массового расхода воздуха.
Отключите разъем жгута проводов датчика массового расхода воздуха.

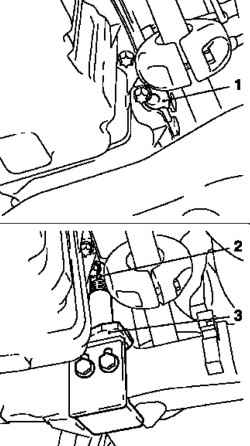

Рис. 2.52. Компоненты, снимаемые при демонтаже воздушного фильтра: 1 – болт крепления; 2 – хомут; 3 – разъем жгута проводов датчика масс...2.2.6 Проверка компрессии (двигатели 1,4–1,8 л)
2.2.5. Проверка компрессии (двигатели 1,4–1,8 л)
ПРИМЕЧАНИЕ
Перед процедурой проверки прогрейте двигатель до рабочей температуры (температура масла – 80 °C).
Снятие модуля зажигания
Снимите жгут проводов модуля зажигания.
Снимите крышку модуля зажигания с крышки головки блока цилиндров в направлении стрелки.
Отверните два болта крепления.
Отделите модуль зажигания от свечей зажигания с помощью специального инструмента КМ 6009 2.
Откройте дроссельную заслонку, используя прибор TECH 2.
Рис. 2....2.2.7 Проверка компрессии (двигатель 2,0 л)
2.2.6. Проверка компрессии (двигатель 2,0 л)
ПРИМЕЧАНИЕ
Перед процедурой проверки прогрейте двигатель до рабочей температуры (температура масла – 80 °C).
Снятие впускного коллектора
Снимите впускной коллектор.
Отверните болт крепления и снимите вентиляционный шланг двигателя с крышки головки блока цилиндров.
Рис. 2.62. Крепление впускной трубы: 1, 3, 4 – хомуты; 2 – болт крепления
Снимите хомуты, отделите впускную трубу от турбонагнетателя и снимите ее (рис. 2.62).
Снимите воздушный ш...2.2.8 Проверка давления моторного масла (двигатель 2,0 л)
2.2.7. Проверка давления моторного масла (двигатель 2,0 л)Отключите разъем жгута проводов от датчика давления масла.
Отсоедините датчик давления масла от масляного насоса.
Установите внизу емкость.
Подсоедините измерительный прибор.
Рис. 2.65. Проверка давления моторного масла: 1 – разъем жгута проводов датчика давления масла; 2 – датчик давления масла; 3 – измерительный прибор; 4 – штуцер подсоединения
ПРИМЕЧАНИЕ
На холостом ходу давление масла должно быть равным приблизительно 150 кПа (...2.2.9 Проверка герметичности двигателя (содержание СО в системе охлаждения)
2.2.8. Проверка герметичности двигателя (содержание СО в системе охлаждения)
ПРИМЕЧАНИЕ
Перед процедурой проверки прогрейте двигатель до рабочей температуры (температура масла – 80 °C).
ВНИМАНИЕ
Помните, что система охлаждения находится под давлением.
Откройте капот.
Снимите крышку расширительного бачка охлаждающей жидкости.
Медленно откручивая крышку, сбросьте давление в системе.
Проверьте уровень охлаждающей жидкости. Долейте охлаждающую жидкость до метки COLD в случае необходимости.
...2.2.10 Измерение расхода масла
2.2.9. Измерение расхода маслаПод расходом масла двигателя внутреннего сгорания подразумевается количество масла, потребляемого в результате процесса сгорания. Расход масла не следует путать с потерей масла вследствие утечек через уплотнения масляного поддона и крышки головки блока цилиндров. Моторное масло предназначено для разделения поверхностей трения масляной пленкой, то есть для предотвращения сухого трения, а также отвода тепла, произведенного трением и удаления продуктов сгорания. Все это приводит...
2.2.11 Проверка натяжения поликлинового ремня (двигатель 2,0 л)
2.2.10. Проверка натяжения поликлинового ремня (двигатель 2,0 л)
ПРИМЕЧАНИЕ
Натяжение поликлинового ремня регулируется автоматическим натяжителем поликлинового ремня.
Проверка
Рис. 2.67. Проверка натяжения поликлинового ремня: 1 – подвижный рычаг натяжителя; 2 – ограничители
Проверьте положение подвижного рычага натяжителя (рис. 2.67).
ПРИМЕЧАНИЕ
Подвижный рычаг натяжителя должен находиться между ограничителями.
Если подвижный рычаг натяжителя поликлинового ремня опирается на оди...2.2.12 Проверка синхронизации работы механизма газораспределения (двигатель 2,0 л)
2.2.11. Проверка синхронизации работы механизма газораспределения (двигатель 2,0 л)Снятие компонентов
Отсоедините массовый провод от аккумуляторной батареи
Рис. 2.68. Снятие корпуса воздушного фильтра: 1 – передняя крышка зубчатого ремня; 2 – болты крепления; 3 – защелки
Снимите корпус воздушного фильтра с датчиком массового расхода воздуха (рис. 2.68).
Для этого отключите разъем жгута проводов датчика массового расхода воздуха.
Ослабив хомут и отвернув болт, отсоедините шланг воздухозаборник...2.2.13 Регулировка натяжения зубчатого ремня (двигатель 2,0 л)
2.2.12. Регулировка натяжения зубчатого ремня (двигатель 2,0 л)
ПРИМЕЧАНИЕ
Регулировка выполняется на холодном двигателе при комнатной температуре.
Перед регулировкой необходимо проверить натяжение зубчатого ремня. Это означает, что коленчатый вал установлен в положение ВМТ цилиндра № 1 и звездочки распределительного вала заблокированы приспособлением КМ 853.
Регулировка
Рис. 2.71. Регулировка натяжения зубчатого ремня
Ослабьте болт крепления натяжного ролика зубчатого ремня I (рис. 2...2.2.14 Проверка натяжения зубчатого ремня (двигатель 2,0 л)
2.2.13. Проверка натяжения зубчатого ремня (двигатель 2,0 л)
ПРИМЕЧАНИЕ
Эта операция относится только к зубчатым ремням после обкатки. При установке нового зубчатого ремня его необходимо отрегулировать. Испытание выполняется на холодном двигателе – при комнатной температуре.
Снятие компонентов
Отсоедините массовый провод от аккумуляторной батареи
Снимите корпус воздушного фильтра с датчиком массового расхода воздуха.
Для этого отключите разъем жгута проводов датчика массового расхода воздуха.
Ослаби...2.2.15 Замена передней нижней крышки зубчатого ремня (двигатель 2,0 л)
2.2.14. Замена передней нижней крышки зубчатого ремня (двигатель 2,0 л)Снятие
Отключите разъем жгута проводов датчика массового расхода воздуха.
Отсоедините шланг воздухозаборника впускной трубы.
Снимите корпус воздушного фильтра с датчиком массового расхода воздуха.
Отверните болты крепления и снимите верхний элемент крышки зубчатого ремня с задней крышки зубчатого ремня.
Отметьте направление вращения поликлинового ремня.
Рис. 2.79. Поворот натяжителя поликлинового ремня
Поверните натяжител...2.2.16 Замена зубчатого ремня (двигатель 2,0 л)
2.2.15. Замена зубчатого ремня (двигатель 2,0 л)Снятие
Отключите разъем жгута проводов датчика массового расхода воздуха.
Отсоедините шланг воздухозаборника впускной трубы.
Снимите корпус воздушного фильтра с датчиком массового расхода воздуха.
Отверните болты крепления и снимите верхний элемент крышки зубчатого ремня с задней крышки зубчатого ремня.
Отметьте направление вращения поликлинового ремня.
Поверните натяжитель поликлинового ремня по часовой стрелке.
Снимите поликлиновый ремень.
Снимите нижний бр...
