Руководство по ремонту АЗЛК 2141 (Москвич) 1986-2000 г.в.
10.2. Арматура кузова
10.2.1 Арматура кузова
10.2. Арматура кузоваУстранение большей части неисправностей арматуры боковых дверей начинается со снятия обивки и находящихся на ней деталей: поручня с ручкой внутреннего привода и ручки стеклоподъемника....
10.2.2 Снятие обивки боковых дверей
10.2.1. Снятие обивки боковых дверей

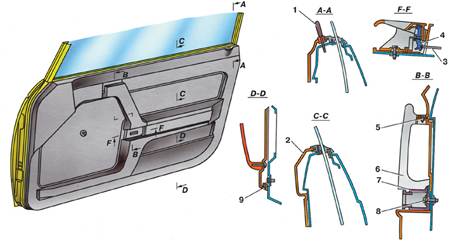

Установка обивки боковой двери
1 – кнопка блокировки замков;
2 – обивка;
3 – тяга внутреннего привода;
4 – поводок ручки внутреннего привода;
5 – винт верхнего крепления поручня;
6 – поручень;
7 – ручка внутреннего привода;
8 – винт нижнего крепления поручня;
9 – винт крепления обивки
Обивка 2 (см. рис. Установка обивки боковой двери) передней двери крепится...10.2.3 Стеклоподъемники
10.2.2. Стеклоподъемники
Стеклоподъемник передней двери
1 – чашка тормоза;
2 – пружина тормоза;
3 – шестерня;
4 – валик;
5 – корпус стеклоподъемника;
6 – барабан;
7 – оболочка троса;
8 – верхний ролик стеклоподъемника;
9 – направляющая стеклоподъемника;
10 – шарнир сухаря;
11 – сухарь ползуна;
12 – нижний ролик стеклоподъемника;
13 – кронштейн ролика;
14 – трос стеклоподъемника;
15 – пружина бара...10.2.4 Замена опускного стекла
10.2.3. Замена опускного стеклаУстановка опускного стекла передней двери
1 – болт крепления опускного стекла;
2 – держатель уплотнителя;
3 – уплотнитель;
4 – желобок;
5 – стекло;
6 – накладка;
7 – клапан влагозащитный малый;
8 – липкая лента;
9 – клапан влагозащитный большой
Опускное стекло передней двери
1 – обойма;
2 – стекло;
3 – проклад...10.2.5 Возможные неисправности боковых дверей
10.2.4. Возможные неисправности боковых дверей ПРИЧИНА МЕТОД УСТРАНЕНИЯ Опускное стекло не поднимается при вращении ручки стеклоподъемника Оборвался трос стеклоподъемника Заменить стеклоподъемник Ослабло крепление втулки на тросе, находящейся внутри ползуна Восстановить соединение Скрежет при подъеме или (и) опускании опускных стекол...
10.2.6 Замена стекол
10.2.5. Замена стекол
Установка стекла ветрового окна
а – стекло с уплотнителем и декоративным кантом
в проеме;
в – установка стекла с уплотнителем в проем;
1 – уплотнитель;
2 – декоративный кант;
3 – выступ профиля уплотнителя
Стекло ветрового окна перед установкой в проем
1 – стекло;
2 – уплотнитель;
3 – декоративный кант;
4 – на...10.2.7 Замки и приводы замков боковых дверей
10.2.6. Замки и приводы замков боковых дверей
Установка замков и ручек передней двери
1 – наружный замок;
2 – кнопка блокировки замков;
3 – наружная ручка;
4 – болт крепления наружной ручки;
5 – выключатель замка;
6 – держатель выключателя;
7 – держатель тяги;
8 – внутренний замок;
9 – тяга наружного привода;
10 – тяга кнопки блокировки;
11 – гайка;
12 – рычаг наружного п...10.2.8 Замена пружин наружной ручки боковой двери
10.2.7. Замена пружин наружной ручки боковой двери
Наружная ручка боковых дверей
1 – клавиша;
2 – ремонтная ось;
3 – корпус ручки;
4 – рычаг ручки;
5 – ось рычагов;
6 – бобышка;
7 – пружина рычага;
8 – пружина клавиши;
9 – шпилька;
I – расклепать, как показано
Наружная ручка боковых дверей состоит из двух основных частей – корпуса 3 и
клавиши 1. В состав ручки входят две пружины: пружина...10.2.9 Замена выключателя замков передней двери
10.2.8. Замена выключателя замков передней двери

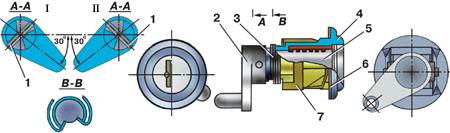

Выключатель замков передних дверей
1 – штифт;
2 – поводок;
3 – возвратная пружина;
4 – корпус выключателя;
5 – цилиндр выключателя;
6 – прокладка;
7 – держатель;
I – левая дверь;
II – правая дверь
Каждый из двух выключателей 5 (см. рис. Установка
замков и ручек передней двери) замков передней двери крепится к наружной
панели двери пружинным...10.2.10 Возможные неисправности замков и приводов боковых дверей
10.2.9. Возможные неисправности замков и приводов боковых дверей ПРИЧИНА МЕТОД УСТРАНЕНИЯ Дверь не удерживается в дверном проеме Поломка пружины собачки наружного замка Заменить пружину Нечеткое запирание и отпирание наружного замка Поломка пружины вилки наружного замка Заменить пружину Нечеткое запирание и отпирание внутреннего з...
10.2.14 Снятие, установка и регулировка боковых дверей
10.2.13. Снятие, установка и регулировка боковых дверей
Фрагменты сечений кузова типа “хэтчбек” по боковым
дверям, двери задка, капоту и передним крыльям: а – фрагменты сечений по боковым
дверям и двери задка; b – фрагменты сечений по капоту и передним крыльям
1 – контргайка;
2 – подвижная часть петли капота;
3 – болт-ось петли капота;
4 – капот;
5 – неподвижная часть петли капота;
6 – болт;
7 – неподвижная ...10.2.15 Снятие задней двери кузова типа "хэтчбек"
10.2.14. Снятие задней двери кузова типа "хэтчбек"
Ремонтная ось ограничителя
При этой операции можно оставить ограничитель на кузове, сняв как бы дверь
с ограничителя, но это сопряжено со значительной трудоемкостью и риском сломать
направляющую пружину 16 ограничителя, которую в этом случае предстоит снять
с двери. Поэтому рекомендуем все-таки отсоединить ограничитель от кузова, срезав
замыкающую головку оси 17 ограничителя.
Порядок операций съема задней д...10.2.16 Снятие, установка и регулировка капота
10.2.15. Снятие, установка и регулировка капота При съеме капота воспользуйтесь услугами помощника с тем, чтобы не нанести царапин и вмятин на лицевые поверхности капота. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Открыть капот. 2. Отсоединить провод от подкапотной лампы и вынуть его из усилителя капота. 3. Отсоединить от бачка омывателя шланг. ...
10.2.17 Снятие и установка двери задка кузова типа "хэтчбек"
10.2.16. Снятие и установка двери задка кузова типа "хэтчбек"Дверь 8 (см. рис. Фрагменты сечений кузова типа “хэтчбек” по боковым дверям, двери задка, капоту и передним крыльям) задка навешивается на корпус кузова при помощи петель. Конструкция петель позволяет снимать дверь, не нарушая ее регулировки. Подвижная часть 9 петли приварена к двери, а неподвижная часть 7 петли, состоящая из кронштейна и собственно петли, прикреплена к корпусу кузова. Оба элемента неподвижной части петл...
10.2.18 Снятие и установка заднего борта платформы кузова типа "пикап"
10.2.17. Снятие и установка заднего борта платформы кузова типа "пикап"

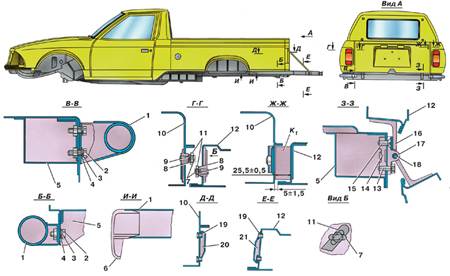

Фрагменты сечений кузова типа “пикап” по грузовой
платформе, заднему буферу и заднему борту
1 – задний буфер;
2 – болт М8-6g х 16 крепления заднего
буфера;
3 – шайба 8 пружинная крепления заднего буфера;
4 – шайба 8 крепления заднего буфера;
5 – основание платформы;
6 – заглушка заднего буфера;
7 – ось креп...10.2.19 Облицовка радиатора
10.2.18. Облицовка радиатора
Кузов автомобиля с нанесенными сечениями
Установка облицовки радиатора и переднего буфера
1 – поддон буфера;
2 – пластинчатая гайка;
3 – винт крепления поддона;
4 – передний буфер;
5, 11 – болты крепления переднего
буфера;
6 – пластинчатая гайка;
7 – винт;
8 – облицовка радиатора;
9 – самонарезающий винт;
10 – кронштейн ...10.2.20 Снятие и установка переднего буфера
10.2.19. Снятие и установка переднего буфераКрепление переднего буфера 4 (см. рис. Установка облицовки радиатора и переднего буфера) к кузову типа “хэтчбек” и “пикап” одинаково и осуществляется в шести местах: четырьмя болтами 5 и 11 и двумя винтами 7. Передний буфер 4 крепится спереди к гайкам на нижней поперечине мотоотсека двумя болтами, сбоку к наставке нижней поперечины мотоотсека (гайка находится на буфере) и снизу к кронштейнам на подмоторной раме. На кронштейнах находятся ...
10.2.21 Снятие и установка заднего буфера кузова типа “хэтчбек”
10.2.20. Снятие и установка заднего буфера кузова типа “хэтчбек”Пластмассовый задний буфер 6 (см. рис. Установка заднего буфера) крепится к кузову в шести местах: в двух местах сбоку и четырех местах сзади. Боковое крепление буфера осуществляется болтом 7, ввинчиваемым в гайку 9. Гайка 9 расположена на кронштейне 10 буфера и крепит буфер к кронштейну 8, приваренному к наставке пола. Заднее крепление буфера осуществляется двумя приваренными болтами 4 и гайками 5 к нижней пан...
10.2.22 Снятие и установка заднего буфера кузова типа “пикап”
10.2.21. Снятие и установка заднего буфера кузова типа “пикап”Стальной задний буфер 1 (см. рис. Фрагменты сечений кузова типа “пикап” по грузовой платформе, заднему буферу и заднему борту) трубчатой конструкции с приварными кронштейнами состоит из двух не связанных между собой симметричных частей (правой и левой). Каждая из частей буфера крепится к основанию платформы 5 в трех местах: в двух местах сзади и в одном сбоку. В передний торец каждой части буфера с натягом вставлена дек...
10.2.23 Снятие и установка передних крыльев
10.2.22. Снятие и установка передних крыльевКаждое переднее крыло 18 (см. рис. Фрагменты сечений кузова типа “хэтчбек” по боковым дверям, двери задка, капоту и передним крыльям) крепится на кузове типа “хэтчбек” и “пикап” одинаково в десяти точках. Эти точки расположены следующим образом: верхняя часть крыла крепится в шести точках, две из которых одновременно являются точками крепления бокового буфера капота и наружной нижней панели передка, передняя нижняя часть крыла крепится в од...
