Руководство по ремонту Chevrolet Aveo (Шевроле Авео) 2003-2008 г.в.
7.6. Обслуживание и ремонт передних тормозов
7.6.1 Обслуживание и ремонт передних тормозов
Обслуживание и ремонт передних тормозов 1. Замена передних тормозных колодок 2. Снятие и установка суппорта переднего дискового тормоза 3. Снятие и установка тормозного диска 4. Снятие и установка щитка тормозного диска 5. Ремонт суппорта переднего дискового тормоза...
7.6.2 Замена передних тормозных колодок
Замена передних тормозных колодок
Снятие
1. Поднимите и хорошо зафиксируйте автомобиль.
2. Отметьте взаимные положения колеса и ступицы и снимите передние колеса.
3. Открутите нижний болт крепления оправы к скобе.
Внимание: для замены тормозных колодок не обязательно снимать скобу.
Установка
1. Измерьте минимальную толщину фрикционных накладок.
2. Вставьте тормозные колодки в скобы.
3. При необходимости нажмите поршень по направлению внутрь.
Примечание: позаботьтесь о том, чтоб...7.6.3 Снятие и установка суппорта переднего дискового тормоза

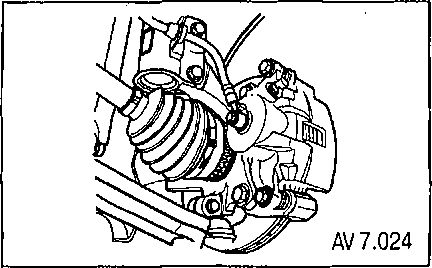

Снятие и установка суппорта переднего дискового тормоза
Снятие
1. Поднимите и хорошо зафиксируйте автомобиль.
2. Отметьте положение передних колес относительно ступиц и снимите колеса.
3. Удалите болт и шайбы крепления шланга к скобе тормоза.
Установка
1. Установите скобу и затяните болты крепления суппорта к поворотному кулаку моментом 95 Нм.
2. Подсоедините тормозной шланг, затянув винт крепления моментом 40 Нм.
3. Установите передние колеса.
4. Опустите автомобиль.
5.&n...7.6.4 Снятие и установка тормозного диска
Снятие и установка тормозного диска
Снятие
Примечание: не допускайте повисания суппорта на тормозном шланге. Внимание: всегда заменяйте оба тормозных диска новыми.
1. Снимите суппорт, не отсоединяя тормозные шланги.
2. Снимите кронштейн суппорта.
3. Снимите с тормозного диска и ступицы переднего колеса винт крепления тормозного диска к ступице переднего колеса.
4. Снимите тормозной диск.
...7.6.5 Снятие и установка щитка тормозного диска
Снятие и установка щитка тормозного диска
Снятие
1. Снимите тормозной диск.
2. Открутите винты защитного кожуха с поворотного кулака.
3. Снимите защитный кожух.
...7.6.6 Ремонт суппорта переднего дискового тормоза
Ремонт суппорта переднего дискового тормоза
Разборка
1. Снимите скобу в сборе.
2. Удалите направляющий палец скобы, который соединяет корпус поршня скобы с оправой.
5. Снимите колодки переднего тормоза.
Предупреждение: не пытайтесь пальцами поймать поршень при снятии поршня со сжатым воздухом. Поршень может внезапно выскочить из своей полости и серьезно повредить руку или палец.
Внимание: при удалении поршня вставьте внутрь корпуса скобы брусок из твердой древесины.
4. С помощью сжатого возд...
