3.2.2.8 Выпускной коллектор

3.2.2.8. Выпускной коллектор

ОБЩИЕ СВЕДЕНИЯ

Выпускной коллектор и датчик содержания кислорода

ДВИГАТЕЛИ 4ZD1

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разгерметизируйте топливную систему, соблюдая правила. Отсоедините батарею от массы. Снимите воздушный фильтр.

2. Отверните болт кронштейна рециркуляционной трубки в задней части головки цилиндров.

3. Поднимите автомобиль, установите на подставки. Снимите рециркуляционную трубку со всасывающего и выпускного коллекторов.

4. Снимите с выпускного коллектора выхлопную трубу. Отсоедините провод от датчика содержания кислорода.

5. Снимите тепловой щиток и подогреватель.

6. Отверните гайки и болты крепления, снимите коллектор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Замените прокладку выпускного коллектора, установите коллектор и затяните гайки и болты коллектора с моментом 20–25 Н.м.

2. Установите подогреватель и тепловой щиток.

3. Присоедините к выпускному коллектору выхлопную трубу. Присоедините провод к датчику содержания кислорода.

4. Установите рециркуляционную трубку к обоим коллекторам и опустите автомобиль.

5. Заверните болт кронштейна рециркуляционной трубки в задней части головки цилиндров.

6. Установите воздушный фильтр. Соедините батарею с массой.

ДВИГАТЕЛИ 4ZЕ1

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы. Снимите воздуховод.

2. Отсоедините шланги от воздушного насоса.

3. Отверните болты крепления насоса, снимите ремень привода и насос.

4. Отверните болт крепления рециркуляционной трубки в задней части головки цилиндров.

5. Поднимите автомобиль и установите на подставки. Отсоедините рециркуляционную трубку от обоих коллекторов. При необходимости снимите маслоуказатель с патрубком.

6. Отсоедините от выпускного коллектора выхлопную трубу. Отсоедините разъем от датчика кислорода.

7. Снимите тепловой щиток коллектора.

8. Отверните гайки крепления коллектора к головке цилиндров и снимите коллектор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите новую прокладку коллектора, коллектор и затяните гайки крепления с моментом 22 Н.м.

2. Установите тепловой щиток коллектора.

3. Присоедините к выпускному коллектора выхлопную трубу, присоедините разъем к датчику кислорода.

4. Присоедините рециркуляционную трубку к обоим коллекторам. Опустите автомобиль.

5. Заверните болт кронштейна рециркуляционной трубки в задней части головки цилиндров.

6. Установите воздуховод. Соедините батарею с массой.

ДВИГАТЕЛЬ V6

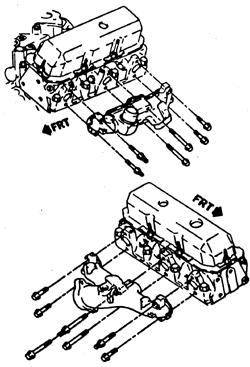

Выпускной коллектор двигателя V6

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Поднимите автомобиль и установите на подставки.

3. Снимите с выпускного коллектора выхлопную трубу.

4. Опустите автомобиль, отверните задние болты коллектора.

5. Снимите с правой стороны тепловой щиток, кронштейн воздушного насоса и кронштейн генератора.

6. С левой стороны снимите трубу подогревателя и кронштейн гидроусилителя руля.

7. Отверните болты крепления выпускного коллектора к головке цилиндров, снимите коллектор.

8. Удалите остатки старого уплотнения.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите коллектор, заменив прокладку, затяните болты коллектора с моментом 25 Н.м.

2. С левой стороны установите трубу подогревателя и кронштейн гидроусилителя руля.

3. С правой стороны установите тепловой щиток, кронштейн воздушного насоса и кронштейн генератора.

4. Поднимите автомобиль и установите на подставки.

5. Установите выхлопную трубу, затяните болты.

6. Опустите автомобиль и соедините батарею с массой.
