Руководство по ремонту Isuzu Trooper (Исузу Трупер) 1989-1995 г.в.

3.2.2.11 Радиатор

3.2.2.11. Радиатор
ОБЩИЕ СВЕДЕНИЯ

Радиатор и сопутствующие детали (привод вентилятора от двигателя)
1 – верхний шланг
2 – нижний шлаг
3 – расширительный бачок 		4 – кожух вентилятора
5 – стойка
6 – радиатор

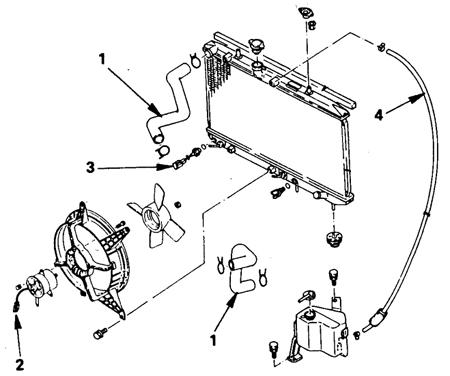

Радиатор и сопутствующие детали (привод вентилятора от электродвигателя)
1 – шланги радиатора
2 – разъем электродвигателя 		3 – разъем термопереключателя
4 – шланг к расширительному бачку

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Слейте охлаждающую жидкость.
3. Отсоедините от радиатора верхний и нижний шланги.
4. Отверните болты крепления кожуха вентилятора и снимите кожух. Снимите электровентилятор и направляющий аппарат (если предусмотрены).
5. Отверните болты крепления радиатора к кузову, снимите радиатор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите радиатор, заверните болты крепления радиатора к кузову.
2. Установите кожуха вентилятора, прикрепите кожух к радиатору. Установите электровентилятор (если предусмотрен).
3. Присоедините к радиатору верхний и нижний шланги.
4. Залейте охлаждающую жидкость.
5. Соедините батарею с массой.
