Руководство по ремонту Isuzu Trooper (Исузу Трупер) 1989-1995 г.в.

3.2.2.16 Толкатели

3.2.2.16. Толкатели

ОБЩИЕ СВЕДЕНИЯ

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ С223

Износ толкателей на дизелях С223

1 – питтинг

2 – трещины

3 – нормальный износ

4 – ненормальный износ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите двигатель.

3. Снимите крышку и коромысла привода клапанов.

4. Достаньте штанги толкателей, наклейте на них ярлычки в соответствии с местом первоначальной установки.

5. Снимите крышку толкателей и трубку подачи масла.

6. Снимите держатель сальника распределительного вала.

7. Снимите корпус ведущей шестерни распределительного вала.

8. Снимите распределительный вал (см. подраздел 3.2.2.27).

9. Достаньте толкатели, наклейте на них ярлычки в соответствии с местом первоначальной установки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите толкатели на прежние места.

2. Установите распределительный вал (см. подраздел 3.2.2.27).

3. Установите корпус ведущей шестерни распределительного вала.

4. Установите держатель сальника распределительного вала.

5. Установите крышку толкателей и трубку подачи масла.

6. Установите штанги толкателей на прежние места.

7. Установите коромысла и крышку.

8. Установите двигатель.

9. Соедините батарею с массой. Залейте охлаждающую жидкость, запустите двигатель и убедитесь в отсутствии течи.

ДВИГАТЕЛИ V6

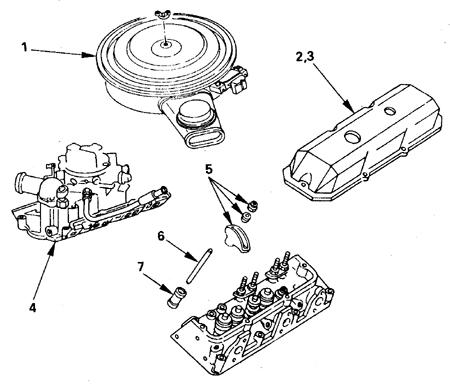

Снятие толкателей на двигателе V6

1 – воздушный фильтр
2 – правая крышка механизма газораспределения
3 – левая крышка

4 – всасывающий коллектор
5 – коромысло
6 – штанга толкателя
7 – гидротолкатель

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы. Снимите выпускной коллектор и крышку привода клапанов. Снимите коромысла и достаньте штанги гидротолкателей, наклейте на них ярлычки в соответствии с местом первоначальной установки.

2. Достаньте гидротолкатели. При наличии на них смолистых отложений промойте толкатели в очистителе для карбюратора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой новых гидротолкателей, или если разбирались старые, необходимо заполнить их маслом и удалить воздух. Погрузите толкатель в масло SAE-10 и осторожно нажмите на плунжер с помощью прутка диаметром 3,0 мм. Подержав плунжер в нажатом состоянии (не прокачивать!), медленно отпускайте. После выполнения этой процедуры толкатель заполняется маслом.

2. Смажьте донные части толкателей молибденовой смазкой Molycote и установите толкатели и штанги на прежние места.

3. Установите коромысла и отрегулируйте зазоры в клапанах.
