| 1. Промойте цепь в керосине, а затем проверьте
состояние ее звеньев. |
| 2. На роликах и щечках не допускаются сколы,
трещины и другие повреждения. |
| 3. При работе двигателя цепь вытягивается.
Она считается работоспособной, если натяжитель обеспечивает ее натяжение,
т. е. если цепь вытянулась не более чем на 4 мм. |
| 4. Вытяжку
цепи проверяйте на приспособлении 67.7824.9521 (см. рис. Приспособление
67.7824.9521 для проверки износа (вытяжки) цепи), имеющем два
ступенчатых ролика 1, на которые надевается цепь. С помощью противовеса
3 цепь растягивается усилием 294 Н (30 кгс) или 147 Н (15 кгс). Регулировочной
гайкой 2 обеспечивается параллельность оси противовеса относительно
основания приспособления. |
| 5. Растяните цепь усилием 294 Н (30 кгс), поставив
противовес в крайнее правое положение, затем уменьшите усилие на 147
Н (15 кгс), сдвинув противовес в крайнее левое положение. Повторите

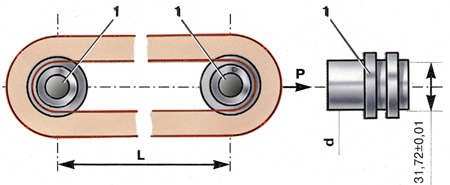

еще раз обе операции и определите вытяжку цепи по расстоянию L (см.
рис. Схема проверки износа (вытяжки) цепи)
между осями роликов. Измерив штангенциркулем расстояние между диаметрами
d роликов и прибавив к нему диаметр d, получите расстояние L между
осями роликов. |
6. Для новой цепи расстояние L
между осями роликов составляет
| 485,755 |
+0,5 |
мм. Если цепь вытянулась
до 490 мм, ее следует заменить. |
| -0,1 |
|
| 7. Перед установкой на двигатель смажьте цепь
моторным маслом. |
