Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.

8.3.5. Ремонт генератора

8.3.5.1 Ремонт генератора

8.3.4. Ремонт генератораРазборка генератора Сборка генератора Замена щеткодержателя Замена подшипников ротора Замена дополнительных диодов...

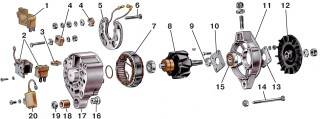

8.3.4.1. Разборка генератораГенератор 37.3701. Очистите и продуйте генератор сжатым воздухом. Застопорьте шкив генератора захватом, входящим в комплект приспособления 67.7823.9504, отверните гайку крепления шкива и съемником спрессуйте шкив. Снимите шпонку и коническую шайбу шкива. В комплект приспособления 67.7823.9504 входит обычный съемник и захват. Последний состоит из двух стальных полуколец, которые вкладывают в ручей шкива. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной с...

8.3.5.3 Сборка генератора

8.3.4.2. Сборка генератораНесоосность отверстий в лапах крышек генератора должна быть не более 0,4 мм. Поэтому при сборке необходимо вставлять в эти отверстия специальный калибр. Он представляет собой ступенчатую цилиндрическую оправку, имеющую с одной стороны диаметр 12 мм, а с другой 22 мм. Коническая пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивайте моментом 38,4–88 Н·м (3,9–9,0 кгс·м). При сборке генератора 37.3701 выпуска до 1996 г. (с разборным узлом регу...

8.3.5.4 Замена щеткодержателя

8.3.4.3. Замена щеткодержателяЕсли щетки износились и выступают из щеткодержателя меньше, чем на 5 мм, то замените щеткодержатель со щетками. У генератора 37.3701 выпуска до 1996 г. для замены выдвиньте щеткодержатель из корпуса регулятора напряжения, нажав на вывод "В". У генераторов выпуска с 1996 г. с неразборным узлом регулятор–щеткодержатель заменяется щеткодержатель в сборе с регулятором напряжения. Перед установкой регулятора напряжения с новым щеткодержателем на место продуйте гнездо в генераторе о...

8.3.5.5 Замена подшипников ротора

8.3.4.4. Замена подшипников ротораЧтобы извлечь неисправный подшипник из крышки со стороны привода, отверните гайки винтов, стягивающих шайбы крепления подшипника, снимите шайбы с винтами и на ручном прессе выпрессуйте подшипник. Если гайки винтов не отворачиваются (концы винтов раскернены), то спилите концы винтов. Устанавливать новый подшипник в крышку генератора можно только в том случае, если отверстие для подшипника не деформировано и диаметр его не более 42 мм. Если отверстие имеет больший диам...

8.3.5.6 Замена дополнительных диодов

8.3.4.5. Замена дополнительных диодовДля замены отпаяйте выводы поврежденного диода и аккуратно извлеките его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очистите место установки диода от остатков эпоксидной смолы, установите и припаяйте новый диод. Вывод диода с цветной меткой припаивайте к общей шине. После припайки приклейте корпус диода к держателю эпоксидной смолой. ...
