Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
2.11. Головка цилиндров
2.11.1 Головка цилиндров
2.11. Головка цилиндровОсобенности устройства Регулировка зазоров в механизме привода клапанов Снятие и установка головки цилиндров на автомобиле Разборка и сборка головки цилиндров Проверка технического состояния и ремонт ...
2.11.2 Особенности устройства

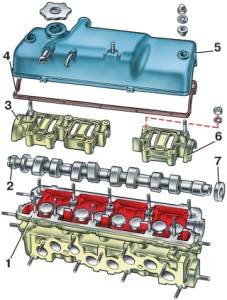

2.11.1. Особенности устройства

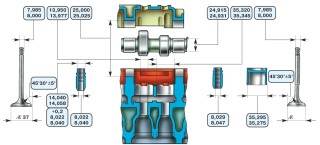

Рис. 2.45. Основные размеры головки цилиндров и деталей механизма привода клапанов, мм
Основные размеры головки цилиндров и деталей механизма привода клапанов даны на рис. 2.45.
Рис. 2.46. Механизм привода клапанов: 1 – головка цилиндров; 2 – клапан; 3 – толкатель; 4 – корпус подшипников распределительного вала; 5 – распределительный вал; 6 – регулировочная шайба; 7 – маслоотражательный колпачок; А — зазор между кулачком и регулировочной шайбой
Головк...2.11.3 Регулировка зазоров в механизме привода клапанов
2.11.2. Регулировка зазоров в механизме привода клапанов
Рис. 2.46. Механизм привода клапанов: 1 – головка цилиндров; 2 – клапан; 3 – толкатель; 4 – корпус подшипников распределительного вала; 5 – распределительный вал; 6 – регулировочная шайба; 7 – маслоотражательный колпачок; А — зазор между кулачком и регулировочной шайбой
Зазор А (см. рис. 2.46) между кулачками распределительного вала и регулировочными шайбами на холодном двигателе должен быть (0,2 ±0,05) мм для впускных клапанов и (0,35 ±0,...2.11.4 Снятие и установка головки цилиндров на автомобиле
2.11.3. Снятие и установка головки цилиндров на автомобилеГоловку цилиндров снимают с двигателя на автомобиле, если для устранения неисправности не требуется разбирать весь двигатель. Например, если необходимо удалить нагар с поверхности камер сгорания и клапанов или заменить клапаны или направляющие втулки клапанов.
Снимайте головку цилиндров в следующем порядке:

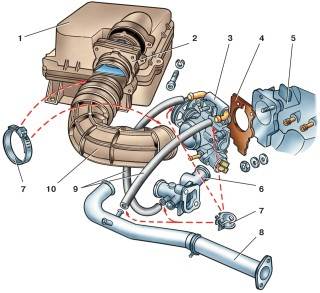

– установите автомобиль на подъемник и уберите давление в системе подачи топлива. Для этого отсоедините колодку жгута проводов электробензонасоса...2.11.5 Разборка и сборка головки цилиндров
2.11.4. Разборка и сборка головки цилиндровРазборка. Если требуется замена только какой-либо одной детали, то можно не разбирать полностью головку цилиндров и снять только то, что необходимо для замены.
Установите головку цилиндров на подставку, снимите ресивер с дроссельным патрубком, а затем жгут проводов форсунок, топливную рампу, впускную трубу и выпускной коллектор.
Снимите отводящий патрубок рубашки охлаждения двигателя с датчиком температуры. Выверните датчик указателя температуры охлаждающей жидкост...2.11.6 Проверка технического состояния и ремонт
2.11.5. Проверка технического состояния и ремонтГоловка цилиндров. Тщательно вымойте головку цилиндров и очистите масляные каналы. Удалите нагар из камер сгорания и с поверхности выпускных каналов металлической щеткой.
Осмотрите головку цилиндров. На опорах под шейки распределительного вала и в отверстиях под толкатели клапанов не должно быть задиров и повреждений. Трещины в любых местах головки цилиндров не допускаются. При подозрении на попадание охлаждающей жидкости в масло, проверьте герметичность голов...
