2.1.5.2 Общие сведения
2.1.4.1. Общие сведенияДвигатель автомобиля эксплуатируют в различных климатических условиях и при различных нагрузках. Температура охлаждающей жидкости, а следовательно и двигателя, должна регулироваться и оставаться в узком температурном диапазоне, что обеспечивается системой охлаждения двигателя.
Система охлаждения герметичного типа включает водяной насос с приводом от ремня, вентилятор радиатора, радиатор, расширительный бачок, термостат и радиатор отопителя, шланги и переключатели. При пуске холодного ...2.1.5.3 Радиатор
2.1.4.2. Радиатор
Рис. 2.49. Радиатор системы охлаждения
Радиатор с горизонтальным расположением трубок, рифлеными пластинами и с алюминиевым сердечником. Бачки радиатора изготовлены из пластмассы. Для снижения вибрации используются четыре монтажных кронштейна с резиновой изоляцией. Радиатор имеет холодильный резервуар для рабочей жидкости автоматической коробки передач в бачке радиатора. (ATX). На радиаторе используется герметичная крышка малого диаметра (рис. 2.49)....2.1.5.4 Вентилятор, обтекатель радиатора, расширительный бачок системы охлаждения
2.1.4.3. Вентилятор, обтекатель радиатора, расширительный бачок системы охлажденияВ рабочей системе радиатора используются электрические вентиляторы системы охлаждения № 1 и № 2, управляемые по сигналу от блока PCM.

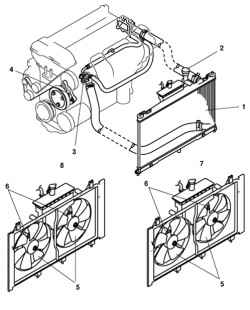

Рис. 2.50. Вентиилятор, обтекатель и расширительный бачок в сборе: 1 – к радиатору; 2 – расширительный бачок системы охлаждения; 3 – двигатель вентилятора системы охлаждения № 1; 4 – двигатель вентилятора системы охлаждения № 2
Вентиляторы установлены на обтекателе радиатора. Обт...2.1.5.5 Термостат
2.1.4.4. Термостат
Рис. 2.51. Термостат: 1 – сторона двигателя; 2 – сторона радиатора; 3 – насос охлаждающей жидкости; 4 – термостат; 5 – корпус термостата; 6 – охладитель масла (двигатели LF и L3); 7 – шланг нагревателя (двигатели L8); 8 – нижний шланг радиатора
В системе спользуется восковой термостат со штифтом. В пластмассовом корпусе термостата установлен термостат из нержавеющей стали. Когда температура охлаждающей жидкости двигателя – ниже 75 °C, термостат останавливает циркуляцию хладаг...2.1.5.6 Насос охлаждающей жидкости
2.1.4.5. Насос охлаждающей жидкости
Рис. 2.52. Насос охлаждающей жидкости: 1 – шкив насоса охлаждающей жидкости; 2 – корпус насоса охлаждающей жидкости
Корпус насоса охлаждающей жидкости изготовлен из алюминиевого сплава. Насос охлаждающей жидкости приводится в действие поликлиновым ремнем. Рабочее колесо встраивается в блок цилиндров. Насос охлаждающей жидкости – необслуживаемый и при неисправности должен быть заменен в сборе....
