4.14. Система питания
4.14. Система питанияДетали воздушного фильтра
1 – шланг воздухозаборника теплого воздуха;
2 – заборник холодного воэдуха;
3 – терморегулятор;
4 – фильтрующий элемент;
5 – крышка;
6 – пластина крепления фильтра;
7 – дистанционная втулка;
8 – прокладка;
9 – патрубок для отвода картерных газов к золотниковому устройству карбюратора;
10 – вытяжной коллектор картерных газов;
11 – корпус воздушно...
4.14.1. Воздушный фильтрСнятие воздушного фильтра
Стрелками указаны гайки крепления корпуса
фильтра к карбюратору.
На автомобиле установлен воздушный фильтр с терморегулятором 3 (см. рис.
Детали воздушного фильтра). Перестановкой заслонки 13 терморегулятора в
зависимости от температуры окружающего воздуха перекрывают вручную заборник
2 и открывают доступ теплому воздуху от воздухозаборника 12, либо наоборот.
Предупреждение
На части выпускаемых автомоб...
4.14.2. Топливный насосТопливный насос
1 – нагнетательный патрубок;
2 – фильтр;
3 – корпус;
4 – всасывающий патрубок;
5 – крышка;
6 – всасывающий клапан;
7 – тяга;
8 – рычаг ручной подкачки топлива;
9 – пружина;
10 – эксцентрик;
11 – балансир;
12 – рычаг механической подкачки топлива;
13 – нижняя крышка;
14 – внутренняя дистанционная прокладка;
15 – наружная дистанционная ...

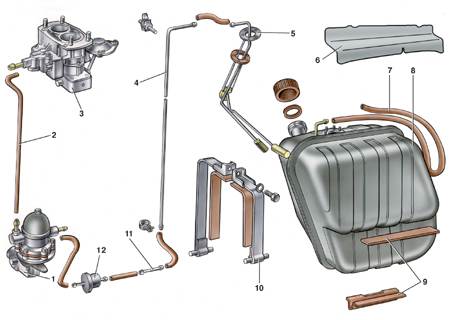

4.14.3. Топливный бакПриборы подачи топлива
в карбюратор
1 – топливный насос;
2 – шланг к карбюратору;
3 – карбюратор;
4 – задняя трубка;
5 – датчик указателя уровня и резерва топлива;
6 – предохранительный щиток;
7 – трубка вентиляции бака;
8 – топливный бак;
9 – прокладки;
10 – хомут крепления топливного бака;
11 – передняя трубка;
12 – фильтр тонкой очистки топлива
Снятие и установк...
