Руководство по ремонту Mercedes-Benz W123 (Мерседес Бенц 123) 1975-1985 г.в.

1 — уплотнительная пробка
3 — поршень (первичный контур)
4 — упорная шайба
5 — стопорное кольцо
6 — вторичная и вакуумная втулка
7 — промежуточное кольцо
9 — прокладочная шайба
10 — первичная втулка
11 — опорное кольцо
12 — держатель пружины

14 — соединительный винт
15 — стопорный винт
17— пружина сжатия
18 — разделительная втулка
20 — поршень (вторичный контур)
21 — пружина сжатия
22 — корпус
А — отверстие для удаления утечек
В — заливное отверстие
С — компенсирующее отверстие

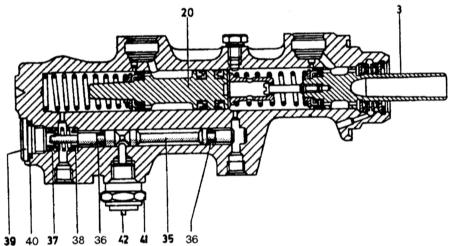

3 — поршень (первичный контур)
20 — поршень (вторичный контур)
35 — управляющий поршень
36 — кольцевая втулка
37 — пружина
38 — держатель пружины

39 — винт
40 — уплотнительное кольцо
41 — датчик
42 — шток выключения

Электрические (А) и гидравлические (В) подсоединения главного тормозного цилиндра и крепежная гайка (С)

 ПОРЯДОК ВЫПОЛНЕНИЯ
