Руководство по ремонту Ford Escort (Форд Эскорт) 1980-1990 г.в.
3.7. Топливная система
3.7.1 Топливная система
3.1.4. Топливная система ОБЩИЕ СВЕДЕНИЯ Топливная система включает в себя топливный бак, топливопроводы, топливный насос, фильтр, карбюратор с воздушным фильтром или одну из систем впрыска топлива. Основным элементом топливной системы является карбюратор или система впрыска, которые на заводе-изготовителе проверяются и регулируются на определенный двигатель и сорт топлива. Повышенный расход топлива и уменьшение мощности двигателя обычно не являются дефектом топливной системы...
3.7.2 Главная дозирующая система
3.1.4.2. Главная дозирующая система
ОБЩИЕ СВЕДЕНИЯ
Главная дозирующая система
Игольчатый клапан с поплавком
1 – фильтр;
2 – клапан;
3 – ось поплавка;
4 – поплавок
Топливо поступает в карбюратор через игольчатый клапан, которым управляет поплавок.
При малом уровне топлива в поплавковой камере поплавок опускается и открывает
игольчатый клапан, в результате чего происходит наполнение поплавко...3.7.3 Система холостого хода
3.1.4.3. Система холостого хода
ОБЩИЕ СВЕДЕНИЯ
Система холостого хода
1 – канал забора топлива из поплавковой камеры;
2 – топливный жиклер холостого хода;
3 – воздушный жиклер холостого хода;
4 – перепускной канал;
5 – выходной канал
При работе двигателя на холостом ходу 70% топливной смеси поступает через систему
холостого хода, а 30% – через главную дозирующую систему.
Топливо всасывается через главный топл...3.7.4 Снятие и установка карбюратора
3.1.4.4. Снятие и установка карбюратора
ОБЩИЕ СВЕДЕНИЯ
Снятие карбюратора
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять воздушный фильтр.
2. При горячем двигателе снять
давление в системе охлаждения двигателя, для чего, соблюдая осторожность,
отвинтить пробку на расширительном бачке.
3. Снять шланги подачи охлаждающей
...3.7.5 Обороты холостого хода и содержание СО
3.1.4.5. Обороты холостого хода и содержание СО
Регулировка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Прогреть двигатель до рабочей
температуры.
2. Отключить все потребители электроэнергии.
3. Отсоединить разъем термодатчика
вентилятора радиатора и замкнуть оба контакта перемычкой для включения
вентилятора на постоянную работу.
4. Проверить устан...3.7.6 Клапан холостого хода
3.1.4.6. Клапан холостого хода
ОБЩИЕ СВЕДЕНИЯ
Электромагнитный клапан системы холостого хода
1 – канал;
2 – винт регулировки качества смеси;
3 – электромагнитный клапан;
4 – воздушный канал;
5 – шток клапана
Место установки электромагнитного клапана на карбюраторе
1 – электромагнитный клапан;
2 – шток клапана
Клапан перекрывает подачу топлива при...3.7.7 Пусковое устройство
3.1.4.7. Пусковое устройство
ОБЩИЕ СВЕДЕНИЯ
Снятие автоматического пускового устройства
Метки установки автоматического пускового устройства
1 – метка на крышке;
2 – метка нормальной смеси;
3 – обогащенная смесь;
4 – обедненная смесь;
5 – винты крепления
Работа пускового устройства основана на управлении управляющего клапана биметаллической
пружиной...3.7.8 Устройство увеличения числа оборотов
3.1.4.8. Устройство увеличения числа оборотов
ОБЩИЕ СВЕДЕНИЯ
Регулировка устройства увеличения числа оборотов
1 – поводковой рычаг;
2 – вакуумный поршень;
3 – рычаг вакуумного поршня
Регулировка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтить 3 болта крепления крышки автоматического
пускового устройства и снять крышку.
2. Повернуть поводковый рычаг по часо...3.7.9 Игла жиклера
3.1.4.9. Игла жиклера
ОБЩИЕ СВЕДЕНИЯ
Положение иглы жиклера
1 – переходная кромка иглы жиклера;
2 – корпус главного жиклера;
3 – воздушный клапан
От иглы и ее состояния зависит количество топлива, подаваемого в двигатель.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора
и воздушный фильтр.
2. Отвинтить 7 винтов и снять крышку
...3.7.10 Игольчатый клапан поплавковой камеры
3.1.4.10. Игольчатый клапан поплавковой камеры
ОБЩИЕ СВЕДЕНИЯ
Игольчатый клапан
1 – игла;
2 – пружина;
3 – поршень
Снятие игольчатого клапана
1 – игольчатый клапан;
2 – ось поплавка;
3 – поплавок
Работа игольчатого клапана определяет уровень топлива в поплавковой камере.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять пр...3.7.11 Трос акселератора
3.1.4.11. Трос акселератора
ОБЩИЕ СВЕДЕНИЯ
Крепление троса акселератора
1 – резиновый конус;
2 – педаль;
3 – втулка перегородки;
4 – оболочка троса;
5 – перегородка
Снятие троса акселератора с карбюратора
1 – отвертка;
2 – стопорный зажим
Крепление троса акселератора на карбюраторе
Трос и пружин...3.7.12 Трос пускового устройства
3.1.4.12. Трос пускового устройства
ОБЩИЕ СВЕДЕНИЯ
Элементы пускового устройства с ручным приводом
1 – ось;
2 – язычок привода оси;
3 – крышка;
4 – рычаг привода
Крепление троса пускового устройства на карбюраторе
1 – держатель;
2 – ограничитель;
3 – оболочка троса;
4 – зажим
Элементы крепления ручки троса пускового устройства
...3.7.13 Карбюратор FORD VV с изменяемым сечением диффузора
3.1.4.1. Карбюратор FORD VV с изменяемым сечением диффузора
ОБЩИЕ СВЕДЕНИЯ

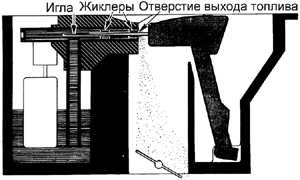

Карбюратор FORD VV с изменяемым сечением диффузора

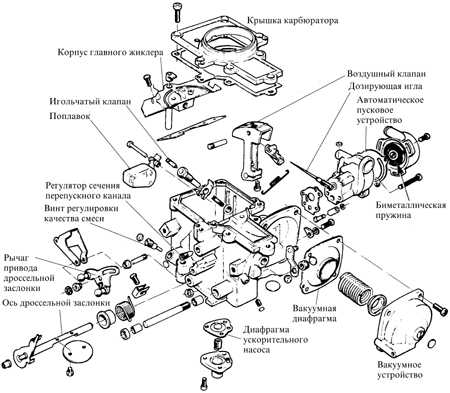

Основные системы карбюратора
Вид карбюратора со снятой крышкой
1 – поплавковая камера;
2 – дозирующая игла;
3 – воздушный клапан;
4 – трос акселератора;
5 – крышка карбюратора;
6 – прокладка;
7 – шланг подвода охл...
