Руководство по ремонту Ford Escort (Форд Эскорт) 1980-1990 г.в.

3.16. Топливная система



3.16.1 Топливная система

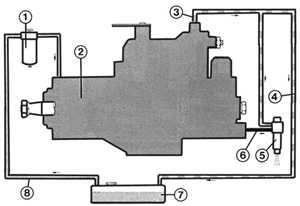

3.2.4. Топливная система 3.2.4.1. Общие сведения ОБЩИЕ СВЕДЕНИЯ Схема подачи топлива в топливной системе дизельного двигателя Из бака (7) топливо по трубопроводу (8) подается в топливный фильтр (1). Очищенное топливо всасывается топливным насосом высокого давления (2). По трубопроводу впрыска (6) топливо под давлением подается к форсункам (5). Небольшое количество топлива, которое проходит мимо форсунок и не впрыскивается в цилиндры, по возвратному труб...

3.16.2 Форсунки


3.2.4.2. Форсунки ОБЩИЕ СВЕДЕНИЯ Форсунка 1 – канал отвода топлива; 2 – регулировочная шайба; 3 – пружина; 4 – корпус форсунки; 5 – корпус распылителя; 6 – игла; 7 – сопло Проверка на двигателе Для определения неисправной форсунки необходимо:  – убедиться, что двигатель исправен и уровень компрессии одинаков во всех цилиндрах;  – запустить двигатель и прогреть ег...

3.16.3 Проверка герметичности распылителя форсунки


3.2.4.3. Проверка герметичности распылителя форсунки ОБЩИЕ СВЕДЕНИЯ Проверка форсунок на герметичность Проверка форсунок на герметичность производится на приборе для проверки распылителей. ПОРЯДОК ВЫПОЛНЕНИЯ Установить форсунку на приборе и создать давление на 2,0 МПа ниже давления открытия форсунки. Если в течение 10 секунд на выступающей части распылителя вокруг иглы не появится топ...

3.16.4 Регулировка начального давления впрыска


3.2.4.4. Регулировка начального давления впрыска ОБЩИЕ СВЕДЕНИЯ Факел распыления топлива Начальное давление впрыска регулируется установкой прокладки под пружину. Увеличение толщины прокладки повышает давление начала впрыска, уменьшение – снижает. Изменение толщины прокладки на 0,01 мм примерно изменяет давление начала впрыска на 1кг/см2. Обязательным условием работы форсунки является качество распыления. Факел распыления должен быть равномерным по всему попе...

3.16.5 Свечи накаливания


3.2.4.5. Свечи накаливания ОБЩИЕ СВЕДЕНИЯ Свеча накаливания с обгоревшим наконечником Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Для проверки свечей накаливания отсоединить шину питания от свечей. 2. Подключить контрольную лампу (любую лампочку на напряжение 12 В) одной клеммой к положительному полюсу аккумулятора, а другой – к проверяемой свече, установ...

3.16.6 Проверка компрессии


3.2.4.6. Проверка компрессии ОБЩИЕ СВЕДЕНИЯ Крепление токовой шины к свечам накаливания Величина компрессии показывает, в большинстве случаев, насколько изношена цилиндропоршневая группа двигателя. Для измерения компрессии необходим компрессометр для дизельных двигателей с максимальными показаниями не менее 40 бар. На новом двигателе давление компрессии должно составлять 34 бар, минимально допустимое давление – 28 бар. Разница компрессии отдельных цилиндров ...

3.16.7 Удаление воздуха и воды из топливной системы


3.2.4.7. Удаление воздуха и воды из топливной системы ОБЩИЕ СВЕДЕНИЯ Топливный фильтр 1 – сливная пробка; 2 – фильтр; 3 – держатель фильтра; 4 – болт удаления воздуха Удаление воздуха Процедуру удаления воздуха необходимо проводить обязательно в следующих случаях:  – отсоединения топливного трубопровода;  – завоздушивания топливного контура топливного насоса;  – выключения двигателя при отсутствии топлива ...

3.16.8 Устройство остановки двигателя


3.2.4.8. Устройство остановки двигателя ОБЩИЕ СВЕДЕНИЯ Электромагнитный клапан устройства остановки двигателя 1 – электромагнитный клапан; 2 – разъем электромагнитного клапана При выключении двигателя электромагнитный клапан устройства остановки двигателя перекрывает подачу топлива. Устройство неисправно, если в двигателе, несмотря на наличие топлива, не наблюдается вспышек в цилиндрах. Проверка устройства ПОРЯДОК ВЫПОЛНЕНИЯ ...

3.16.9 Замена топливного фильтра


3.2.4.9. Замена топливного фильтра ОБЩИЕ СВЕДЕНИЯ Узел топливного фильтра 1 – держатель фильтра; 2 – заменяемый элемент фильтра; 3 – отстойник; 4 – ручной топливный насос ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА BOSCH ПОРЯДОК ВЫПОЛНЕНИЯ 1. Под топливным фильтром установить емкость для вытекающего топлива. 2. Отвинтить фи...

3.16.10 Трос акселератора


3.2.4.10. Трос акселератора ОБЩИЕ СВЕДЕНИЯ Соединение троса акселератора с рычагом управления на топливном насосе высокого давления. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять провод массы с аккумулятора. 2. Снять облицовку под приборной панелью. 3. Отсоединить трос акселератора от педали, для чего, удерживая наконечник тр...
