2.3.2. Бесконтактная система зажигания TSZ
Бесконтактная система зажигания TSZ
Особенности устройства
Система состоит из датчика-распределителя с встроенным бесконтактным датчиком,
коммутатора и катушки зажигания высокой энергии.
Расположение элементов системы зажигания
TSZ
1 — коммутатор
2 — колодка диагностики
Местоположение коммутатора (А) и колодки
диагностики (В) системы зажигания TSZ
Как и обычный датчик-распределитель зажигания, электромагнитный датчик-распределитель
имеет центробе...
Принцип действия
Система зажигания бесконтактная, постоянной эффективности, обеспечивает подачу
высокого напряжения к свечам на всех режимах работы двигателя.
Система включает датчик-распределитель с встроенным генератором Холла, коммутатор
и специальную катушку зажигания.
Детали датчика-распределителя системы зажигания двигателей М 102
1 — корпус
2 — неподвижный экран с зубьями
3 — индукционная катушка
4 — подвижный экран с зубьями
5 — вакуумный
регулятор
6 — защитный экран
7...
Снятие и установка датчика-распределителя
Внутренний вид датчика-распределителя зажигания
A = 3,5 см
2 — стопорное кольцо
3 — распорное кольцо
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините провода от аккумуляторной батареи.
Отсоедините клеммную колодку от колодки датчика-распределителя.
Поверните коленчатый вал до ВМТ поршня 1-го цилиндра.
Отверните винты крепления крышки датчика-распределителя.
Отверните болты крепления корпуса да...
Замена бесконтактного датчика-распределителя зажигания
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите ротор и пылезащитный экран.
Снимите вакуумный регулятор опережения зажигания.
Снимите скобку крепления 1 и осторожно по прямой
линии выньте несущий диск.
Внутренний вид датчика-распределителя
Поверните ротор так, чтобы его зубцы совпадали с зубцами статора
и измерьте зазор «А», который должен быть равен 0,35—0,70 ...
Проверка датчика-распределителя зажигания
ПОРЯДОК ВЫПОЛНЕНИЯ
Проверьте сопротивление ротора распределителя.
Сопротивление ротора с помехо-подавляющим резистором должно быть
равно 5000 Ом.
Проверьте, что ограничитель числа оборотов включается при
замыкании тока зажигания на массу 2 грузиком регулятора 1.
...
Снятие и установка датчика ВМТ
Датчик ВМТ (см. фото в «Порядке выполнения»)
1 — кронштейн
2
— колодка
3 — датчик ВМТ
4 — кронштейн
крепления датчика
5 — контактный штырек
6 — шаблон

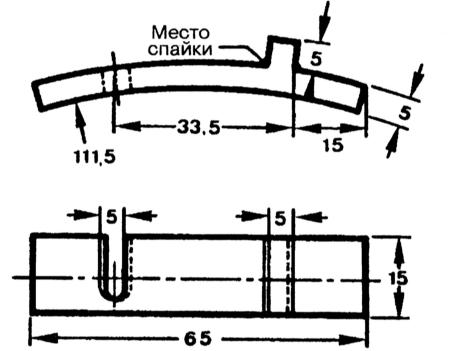

Шаблон для установки датчика ВМТ
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините кронштейн 1 от коробки.
Отсоедините колодку 2.
Выньте кверху датчик ВМТ 3 из кронштейна 4.
Ослабьте болты крепления кронштейна 4.
Наденьте шаблон 6 (изготовить...
Установка момента зажигания
Установка момента
зажигания
1 — метка на выводе высокого напряжения свечи
1-го цилиндра
2 — ротор датчика-распределителя
3 — болт крепления датчика-распределителя
Местоположение меток установки угла опережения
зажигания на шкиве коленчатого вала на автомобилях с системой зажигания
TSZ
ПОРЯДОК ВЫПОЛНЕНИЯ
Поверните коленчатый вал до ВМТ поршня 1-го цилиндра.
Сними...
