2.5.3 Дозатор-распределитель топлива

Дозатор-распределитель топлива

Принцип действия измерителя количества топлива

1 — напорный диск 2 — распределительный плунжер	3 — ось рычага 4 — к впускным клапанам

Принцип действия дозатора-распределителя топлива

1 — пружина клапана 2 — диафрагма 3 — распределительный плунжер 4 — щелевая гильза распределительного плунжера	5 — нижняя камера 6 — верхняя камера 7 — подача топлива к форсункам 8 — управляющая кромка распределительного плунжера

Дозатор-распределитель регулирует количество подаваемого к форсункам топлива пропорционально количеству подаваемого воздуха.

Дозатор-распределитель топлива состоит из регулятора давления, распределительного плунжера, клапанов дифференциального давления и контура управляющего давления.

Регулятор давления

Регулятор давления регулирует давление подачи топлива в пределах 4,5—5,2 кг/см ² . Излишек топлива возвращается в бак через сливной трубопровод.

При остановке двигателя регулятор давления снижает давление топлива в системе до значения несколько меньшего 3,3 кг/см ² , т.е. давления открытия форсунок. Тем самым исключается возможность самовоспламенения рабочей смеси.

Распределительный плунжер

Количество топлива, подаваемого в цилиндры двигателя, изменяется в зваичисости от положения распределительного плунжера, в стенках которого имеются прямоугольные прорези, проходное сечение которых изменяется по мере перемещения плунжера относительно окон (одно окно на каждый цилиндр), выполненных в гильзе плунжера.

Дозируемое таким образом топливо (пропорционально расходу воздуха) подается в верхние камеры клапанов дифференциального давления.

Клапаны дифференциального давления

Четыре клапана дифференциального давления (по одному на цилиндр) имеют две разделенные диафрагмой камеры. Независимо от количества подаваемого топлива они поддерживают постоянный перепад давления на уровне прорезей распределительного плунжера, благодаря этому давление топлива в системе и давление топлива, подаваемого к форсункам, поддерживается на неизменном уровне.

При увеличении подачи топлива в верхние камеры давление увеличивается, диафрагма прогибается вниз, полностью открывая отверстия подачи топлива к форсункам.

При уменьшении подачи топлива в верхние камеры диафрагма выгибается вверх, уменьшая проходное сечение отверстий подачи топлива к форсункам.

Контур управляющего давления

Давление в контуре управления регулируется регулятором давления и может изменяться в пределах от 0,5 кг/см ² на холодном двигателе и до 3,4—3,8 кг/см ² на прогретом двигателе. При полностью открытой дроссельной заслонке управляющее давление снижается до 2,9 кг/см ² , вызывая обогащение рабочей смеси на режиме полной нагрузки двигателя.

Для предотвращения неуправляемых биений напорного диска измерителя расхода воздуха под воздействием пульсаций воздушного потока (при низкой частоте вращения коленчатого вала или на режиме полной нагрузки двигателя) предусмотрено амортизирующее дроссельное сужение.

Регулятор управляющего давления

Регулятор управляющего давления обеспечивает обогащение рабочей смеси, поступающей в камеры сгорания, при прогреве двигателя. На холодном двигателе биметаллическая пружина сжимает пружину диафрагменного клапана, открывая канал слива топлива, что приводит к уменьшению противодействия на распределительном плунжере. Уменьшение управляющего давления при неизменном расходе воздуха вызывает увеличение хода напорного диска. Вследствие этого распределительный плунжер дополнительно приподнимается, увеличивая количество топлива, подаваемого к форсункам.

По мере нагрева биметаллической пружины давление на пружину диафрагменного клапана регулятора управляющего давления снижается и сливной канал медленно закрывается. Управляющее давление достигает нормального значения и обогащение горючей смеси прекращается.

Регулятор управляющего давления установлен на блоке цилиндров, благодаря чему его температура меняется одновременно с температурой двигателя. Этим исключается излишнее обогащение рабочей смеси при средней температуре.

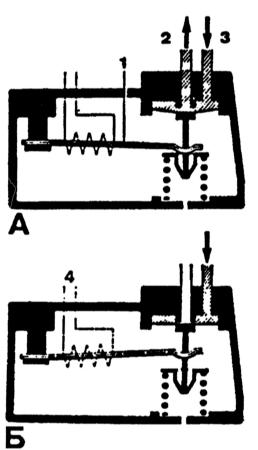

Принцип действия регулятора управляющего давления

А — на холодном двигателе
Б — на горячем двигателе

1 — биметаллическая пружина 2 — слив топлива	3 — подвод управляющего давления 4 — термообмотка биметаллической пружины

Клапаны дополнительной подачи воздуха

Данный клапан служит для увеличения частоты вращения коленчатого вала во время прогрева двигателя. При пуске холодного двигателя канал подачи дополнительного воздуха открыт поворотной заслонкой клапана, которая перемещается при нагреве биметаллической пружины. По мере прогрева канал подачи дополнительного воздуха постепенно перекрывается.

Кроме того, подача дополнительного воздуха регулируется напорным диском измерителя количества воздуха, перемещение которого приводит к соответствующему подъему распределительного плунжера, что также способствует увеличению частоты вращения коленчатого вала (при закрытой дроссельной заслонке).

При запуске холодного двигателя электромагнитная пусковая форсунка, управляемая тепловым реле времени, распыляет добавочное количество топлива во впускной коллектор.

Топливо к пусковой форсунке подается непосредственно от дозатора-распределителя под давлением около 4,7 кг/см ² .

Максимальное время работы форсунки при температуре минус 20°С равно 8 с. При
