Руководство по ремонту Mercedes-Benz W463 (Мерседес Бенц 463) 1999+ г.в.

12.2.11 Передний бампер

12.2.10. Снятие и установка бамперов

Передний бампер

Детали установки переднего бампера

1 — Болты
2 — Бампер
4 — Охладитель ATF

В14x1 — Разъем датчика температуры наружного воздуха

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (463.246) снимите нижний пыльник двигательного отсека (см. Раздел Снятие и установка пыльника двигательного отсека комплектации AMG).
  2. При помощи ассистента снимите защиту картера.
  3. Снимите противотуманную фару (см. Главу Бортовое электрооборудование).
  4. Снимите с бампера (2) охладитель ATF (4) (кроме моделей AMG).
  5. На моделях 463.246 (AMG) снимите с бампера (2) охладитель двигательного масла и, не отсоединяя линии, сдвиньте его в сторону.
  6. Выверните болты (1).
  7. Рассоедините разъем (В14x1) электропроводки датчика температуры наружного воздуха.
  8. При помощи ассистента снимите бампер (2).
  9. Установка производится в обратном порядке.

Задний бампер

Подготовка к снятию заднего бампера (1 из 3) (кроме моделей 463.246)

А — Крышка багажного отделения с ветроотбойником

В — Монтажные скобы ветроотбойника

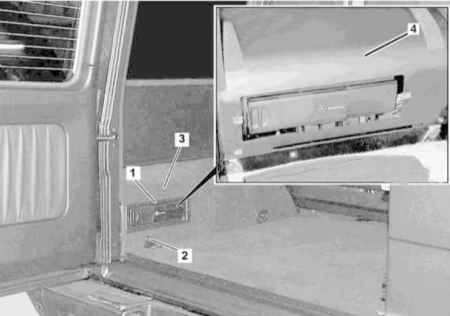

Подготовка к снятию заднего бампера (2 из 3)

1 — Крышка CD-чейнджера
2 — Крепежная проушина

3 — Покрытие пола
4 — Крышка

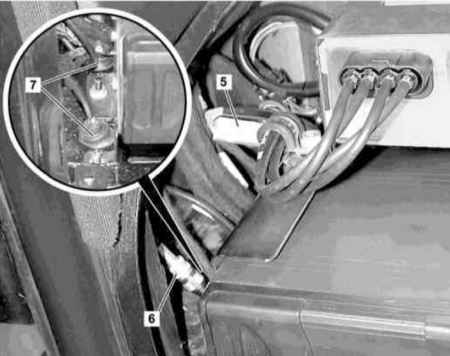

Подготовка к снятию заднего бампера (3 из 3)

5 — Разъем электропроводки
6 — Приболченный разъем

7 — Резиновые проходные втулки

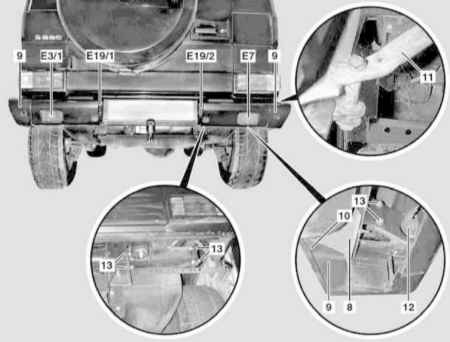

Детали установки заднего бампера

8 — Брызгоотбойник
9 — Угловые накладки
10, 13 — Винты
11 — Стойка
12 — Разъем

Е7 — Огонь заднего хода
Е3/1 — Задний
Е19/1 — Левый фонарь подсветки номерного знака
Е19/2 — Правый фонарь подсветки номерного знака

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  2. Извлеките по 3 кнопочных фиксатора с каждой стороны и снимите крышку (А) с ветроотбойником (кроме моделей 463.246).
  3. С левой стороны снимите монтажные скобы (В) ветроотбойника (кроме моделей 463.246).
  4. На моделях соответствующей комплектации (код V53) снимите вещевой отсек с крышкой в багажном отделении (см. Раздел Снятие, установка и регулировка дверей).
  5. На моделях соответствующей комплектации (код ЕР5) снимите крышку (1) CD-чейнджера.
  6. Выверните крепежную проушину (2).
  7. Слегка приподнимите край боковой отделочной панели и снимите с крышки (4) ковровую панель (3) покрытия пола.
  8. Выверните два крепежных винта и снимите крышку (4).
  9. На моделях соответствующей комплектации (код ЕР5) снимите CD-чейнджер.
  10. Рассоедините разъем (5) идущего от заднего бампера в салон автомобиля жгута электропроводки.
  11. На моделях соответствующей комплектации (код ЕТ2) рассоедините резьбовой разъем (6) замещающей антенны системы аварийного вызова TELE AID.
  12. Высвободите электропроводку из кузовной панели, вытянув ее наружу сквозь проходные втулки (7).
 border=

Поврежденные втулки (7) подлежат замене в обязательном порядке.

  1. Снимите брызгоотбойник (8).
  2. Выверните винты (10), отсоедините от стоек (11) и снимите угловые накладки (9) бампера.
  3. Справа рассоедините разъем (12) огня заднего хода (Е7).
  4. Слева отсоедините электропроводку от заднего туманного фонаря (Е3/1).
  5. Снимите фонари подсветки номерного знака (Е19/1 и Е19/2).
  6. Выверните винты (13) (по четыре с каждой стороны) и при помощи ассистента снимите бампер.
  7. Установка производится в обратном порядке.
 border=

Ковровая панель покрытия пола (3) крепится к крышке (4) при помощи клея.

  1. На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  2. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
