Руководство по ремонту Mercedes-Benz W463 (Мерседес Бенц 463) 1999+ г.в.

12.2.23 Снятие и установка защелок и запорных клиньев откидного борта

12.2.22. Снятие и установка защелок и запорных клиньев откидного борта

Детали установки защелки замка откидного борта на моделях Кабриолет

4 — Болт защелки
5 — Резьбовая пластина

6 — Крепежная гайка
7 — Приводная тяга

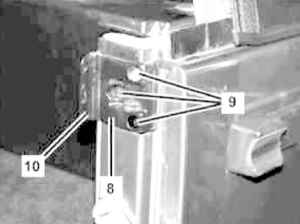

Детали установки запорного клина замка откидного борта на моделях Кабриолет

8 — Запорный клин
9 — Крепежный болт

10 — Упор

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте задний борт.
  2. Откройте крышку инструментального отсека.
  3. Извлеките заклепки (2 и 3), снимите вкладыш (1) инструментального отсека (см. параграф 2 в Разделе Снятие и установка дверных замков).
  4. Выверните болт (4) и снимите защелку (6), - резьбовая пластина (5) провалится в раму борта.
  5. Выверните крепежные болты (9) и снимите запорный клин (8) и упор (10).
  6. Установка производится в обратном порядке.
  7. В заключение отрегулируйте борт (см. Раздел Снятие, установка и регулировка дверей).
