12.2.31 Снятие и установка рамы верхнего люка
12.2.30. Снятие и установка рамы верхнего люка
Детали установки рамы верхнего люка (1 из 3)
Детали установки рамы верхнего люка (2 из 3)
Детали установки рамы верхнего люка (3 из 3)
Снятие
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
- Снимите крышку люка (см. Раздел Снятие и установка крышки верхнего люка).
- Снимите приводной трос (см. Раздел Снятие и установка троса привода верхнего люка).
- Снимите потолочную обивку (см. Часть Оборудование салона).
- Отболтите направляющую трубку (3) от рамы (1) люка.
- Отсоедините дренажные шланги (2), установленные в каждом из углов рамы.
- Выверните крепежные болты (4) и снимите раму (1).
|
|
Установка
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|

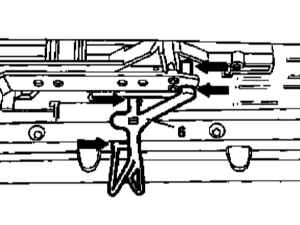

- Установите в боковые направляющие и в канавки откидной скобы (стрелки) слева и справа кондукторы (6).
-
|
Кондукторы следует снимать только после установки крышки люка.
|
- Заправьте раму (1) на свое штатное место, позаботившись о надежности герметизации посадочного зазора.
- Вверните и затяните крепежные болты (4), затем позаботьтесь о правильности подсоединения дренажных шлангов (2) и направляющей трубки (3).
- Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов, - не забудьте после установки крышки снять кондукторы (6).
|
|
