Руководство по ремонту Mercedes-Benz W463 (Мерседес Бенц 463) 1999+ г.в.

12.2.13 Снятие и установка резервуара жидкости омывания стекол

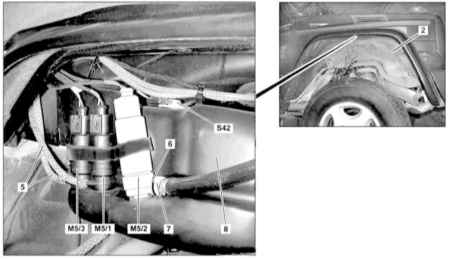

Детали установки резервуара омывающей жидкости (кроме моделей 463.323) (1 из 2)


1 — Расширительный бачок системы охлаждения 3 — Гайка	4 — Заливная горловина 9 — Крепежные болты

Детали установки резервуара омывающей жидкости (кроме моделей 463.323) (2 из 2)


2 — Локер 5, 7 — Шланги 6 — Хомут 8 — Резервуар омывающей жидкости М5/1 — Насос омывания ветрового стекла	М5/2 — Насос фароомывателей М5/3 — Насос омывания заднего стекла S42 — Датчик-выключатель уровня омывающей жидкости

Детали установки резервуара омывающей жидкости (модели 463.323)

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите расширительный бачок (кроме моделей 463.323), - на моделях 463.323 резервуар помещается в левой части двигательного отсека.
Снимите локер (2) защиты соответствующей колесной арки (см. Раздел Снятие и установка локеров защиты колесных арок).
Снимите резонаторную камеру воздушного тракта с водосборником (см. Главу Системы питания и выпуска отработавших газов) и, не отсоединяя дренажные шланги сдвиньте сборку в сторону (кроме моделей 463.323).
Отдайте гайку (3) болты (9), рассоедините разъемы электропроводки насосов (М5/1, М5/2 и М5/3) и датчика уровня омывающей жидкости (S42), отпустите обвязку шланга (5) и снимите резервуар (8).
Слейте остатки жидкости из резервуара в приготовленную емкость, затем отсоедините приемные шланги насосов, предварительно промаркировав их с целью гарантии правильности подсоединения при сборке.

Для отсоединения шланга (7) насоса фароомывателей (М5/2) отпустите хомут (6).

Установка производится в обратном порядке, - проследите за правильностью посадки уплотнительного кольца заливной горловины (4).
В заключение залейте в резервуар омывающую жидкость и проверьте исправность ее подачи к соплам соответствующих омывателей.
