Руководство по ремонту Mercedes-Benz W463 (Мерседес Бенц 463) 1999+ г.в.

12.2.22 Передние двери

Передние двери

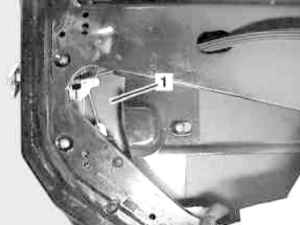

Детали установки замка передней двери (1 из 4)


1 — Крышка

Детали установки замка передней двери (2 из 4)


2 — Приводная тяга 3 — Тяга внутренней ручки	4 — Тяга единого замка

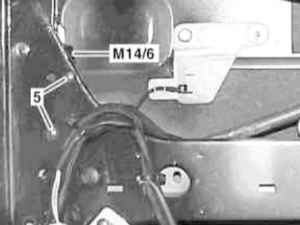

Детали установки замка передней двери (3 из 4)


5 — Болты	М14/6 — Активатор единого замка (левая дверь)

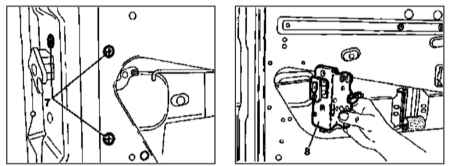

Детали установки замка передней двери (4 из 4)


7 — Крепежные винты	8 — Замковая сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите внутреннюю обивку и изоляционную пленку двери (см. Раздел Снятие и установка внутренней обивки дверных сборок), - поврежденную пленку следует заменить.
Снимите оконную раму (см. Раздел Снятие и установка оконных рам дверных сборок).
Снимите крышку (1) замковой сборки.
Отпустите фиксатор крепления к замку (8) тяги (3) внутренней ручки и отсоедините тягу, - в случае необходимости приготовьте сменный фиксатор.
Отсоедините от замка (8) тяги (2 и 4), - поврежденные фиксаторы также подлежат замене.
Выверните крепежные болты (5) и снимите активатор единого замка (М14/6).
Снимите наружную ручку двери (см. Раздел Снятие и установка наружных дверных ручек).
Выверните винты (7) и снимите замковую сборку (8).
Установка производится в обратном порядке.

Задние двери

Детали установки замка задней двери (1 из 4)


1 — Крышка

Детали установки замка задней двери (2 из 4)


2 — Приводная тяга 3 — Тяга внутренней ручки	4 — Тяга единого замка

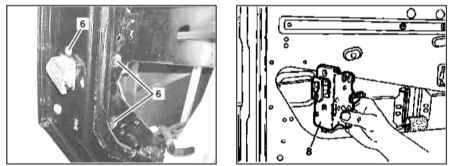

Детали установки замка задней двери (3 из 4)


5 — Болты М14/8 — Активатор единого замка (левая дверь)	М14/9 — Активатор единого замка (правая дверь)

Детали установки замка задней двери (4 из 4)


7 — Крепежные винты	8 — Замковая сборка

Порядок выполнения процедуры аналогичен описанному выше для передней двери.

На моделях второго варианта исполнения не забудьте проверить состояние предохранителя (5), - в случае необходимости произведите его замену.

Дверь задка

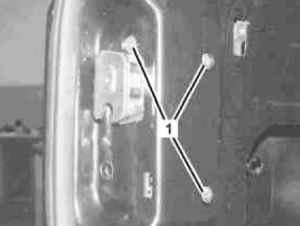

Детали установки замка двери задка (1 из 3)


1 — Винты

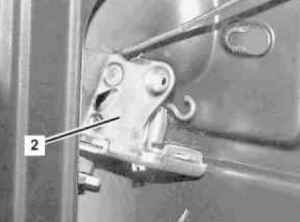

Детали установки замка двери задка (2 из 3)


2 — Замковая сборка

Детали установки замка двери задка (3 из 3)


2 — Замковая сборка 3 — Тяга единого замка 4 — Фиксатор	5 — Предохранитель 6 — Тяга внутренней ручки

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите внутреннюю обивку (см. Раздел Снятие и установка внутренней обивки дверных сборок).
Снимите наружную ручку (см. Раздел Снятие и установка наружных дверных ручек).
Снимите внутреннюю ручку (см. Раздел Снятие и установка внутренних дверных ручек).
Снимите активатор замка (см. Главу Бортовое электрооборудование).
Выверните крепежные винты (1) и снимите замковую сборку (2).
Отсоедините тягу (3) активатора единого замка.
Снимите фиксатор (4) и отсоедините тягу (6) внутренней ручки.
Установка производится в обратном порядке. Не забудьте проверить состояние предохранителя (5), в случае необходимости произведите его замену.

Откидной борт

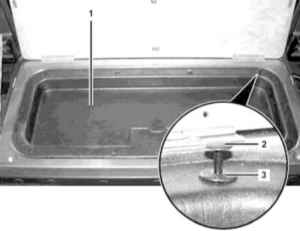

Детали установки замка откидного борта (1 из 3)


1 — Пластмассовый лоток 2 — Пластмассовая заклепка	3 — Распорный штифт

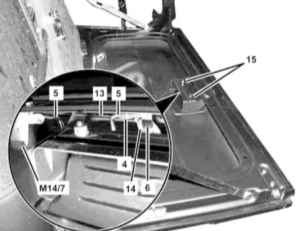

Детали установки замка откидного борта (2 из 3)


4 — Фиксатор 5 — Тяга привода активатора 6, 14 — Рычаги 13 — Тяга привода защелки правого замка	15 — Крепежная гайка М14/6 — Активатор единого замка

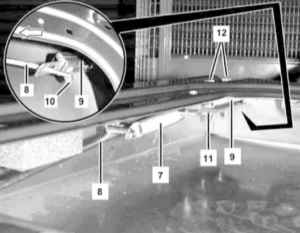

Детали установки замка откидного борта (3 из 3)


7 — Возвратная пружина 8 — Тяга привода защелки левого замка 9 — Защелка левого замка	10 — Фиксатор тяги 11 — Резьбовая пластина 12 — Винты крепления защелки

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте заднюю крышку и инструментальный ящик в откидном борту.
Демонтируйте заклепки (2 и 3) и извлеките пластмассовый вкладыш (1).
Снимите фиксатор (4) приводной тяги (5) и отсоедините последнюю от рычага (6)/активатора (М14/7).
Выверните винты (12) и снимите резьбовую пластину (11). Потянув в направлении стрелки, высвободите защелку (9) левого замка из двери. Отпустите фиксатор (10) и окончательно снимите защелку (9).
Отпустите фиксатор и отделите тягу (13) от рычага (14).
Отдайте крепежные гайки (15) и, подав вниз, снимите замковую сборку в сборе с защелкой (8) и уплотнительным элементом.
Установка производится в обратном порядке, - проследите за правильностью посадки прокладки.
