Руководство по ремонту Mercedes-Benz W463 (Мерседес Бенц 463) 1999+ г.в.

12.2.21 Передние двери

12.2.20. Снятие и установка внутренних дверных ручек

Передние двери

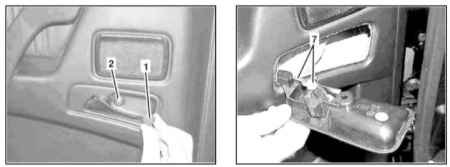

Детали установки внутренней ручки передней двери

1 — Заглушка
2 — Болт

9 — Приводной трос (Боуден)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите заглушку (1), выверните болт (2), отпустите фиксаторы, отсоедините приводной трос (9) и снимите ручку.
  2. Установка производится в обратном порядке.

Задние двери

Детали установки внутренней ручки задней двери

1 — Заглушка
2 — Болт

9 — Приводной трос

Порядок выполнения процедуры аналогичен описанному выше для передней двери.

Дверь задка

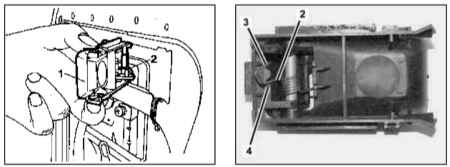

Детали установки внутренней ручки двери задка

1 — Встроенный приводной механизм
2 — Блокировочная пружина

3, 4 — Стопоры

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите внутреннюю обивку двери (см. Раздел Снятие и установка внутренней обивки дверных сборок).
  2. Осторожно сожмите и сдвиньте к петельному краю двери встроенный в дверную сборку приводной механизм (1).
  3. Высвободите механизм (1) настолько, чтобы открылся доступ к блокировочной пружине (2).
  4. Отожмите пружину (2) от стопорного язычка (3), оставив ее зацепленной за язычок (4).
  5. Отсоедините приводную тягу.
  6. Установка производится в обратном порядке.
